詳細介紹 / Details
EM3096二維掃描模塊，應用了國際領先的芯片化新大陸智能圖像識別技術，開創影像式二維碼識讀引擎的新時代。二維解碼芯片，將先進的圖像識別算法與先進的芯片設計與制造技術完美融合，可識讀各類主流一維條碼及標準二維條碼（PDF 417、QR Code Model 1/2、Micro QR和Data Matrix的各種版本），還支持識讀GS1-DataBarTM(RSS)條碼，包括Limited、Stacked、Expanded等版本。
【行業應用】
1、EM3096二維掃描模塊嵌入智能平板終端，用于智慧醫療、倉儲物流行業
2、EM3096二維掃描模塊嵌入智能POS機，用于支付寶、微信掃碼支付
【產品特性】
◆桌越的二維解碼技術
采用核心
解碼技術，可快速識讀各類品質的條碼。
◆接口豐富
提供USB和TTL232接口，滿足更多接口需求。
◆高集成度
解碼板和攝像頭一體化設計，體積減小到極致，可滿足各類極小型化應用的需求。
◆綠色低功耗
采用自主核心技術，大大降低運行功耗，延長設備使用壽命。
【應用場景】
二維掃描模塊EM3096可很方便地嵌入到各種OEM產品中應用，并提供完整、齊全的一維和二維條形碼掃描解決方案。如：手持式，便攜式以及固定式條碼采集器、POS終端、工業平板、手持設備、醫用診斷和分析設備、彩票終端和彩票驗票器、工業服務出入口控制終端、輕薄型便攜設備、排隊叫號設備、證件制造設備、物流柜、智能家居儲物柜（包裹提取終端）等。
【產品參數】
|
掃描性能 |
||
|
圖像傳感器 |
752×480 CMOS |
|
|
處理器 |
Newland IOTC 二維解碼芯片 48MHz |
|
|
照明 |
紅光LED 625±10 nm |
|
|
識讀碼制 |
2D |
PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code |
|
1D |
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Code 11, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey等 |
|
|
識讀精度 |
≥ 5mil |
|
|
識讀景深* |
EAN13 (13mil) |
55mm - 185mm |
|
Code 39 (5mil) |
55mm - 100mm |
|
|
PDF 417 (6.67mil) |
40mm - 130mm |
|
|
Data Matrix (10mil) |
40mm - 135mm |
|
|
QR Code (15mil) |
40mm - 160mm |
|
|
符號反差 |
≥ 30%反射差異 |
|
|
識讀角度** |
旋轉360°，傾斜±55°，偏轉±55° |
|
|
視場角度 |
水平36°，垂直23° |
|
|
機械/電氣參數 |
||
|
通訊接口 |

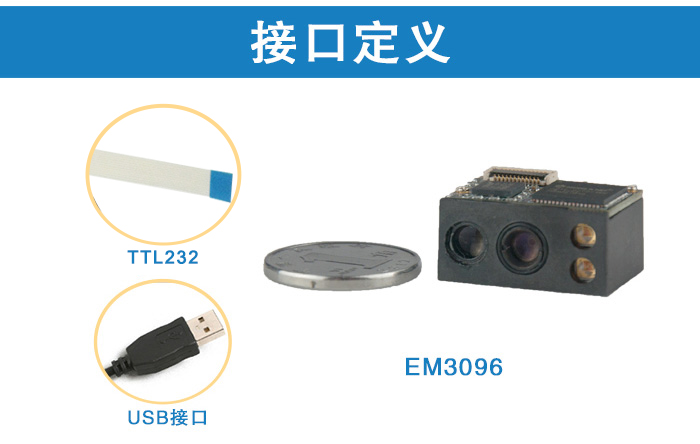

TTL-232，USB（可選） |
|
|
額定功耗 |
0.76 W |
|
|
工作電壓 |
3.3±10% VDC |
|
|
電流 @ 3.3 VDC |
工作電流 |
230 mA |
|
待機電流 |
4 mA（不支持USB通訊）；7 mA（支持USB通訊） |
|
|
休眠電流 |
<5 uA |
|
|
外觀尺寸 |

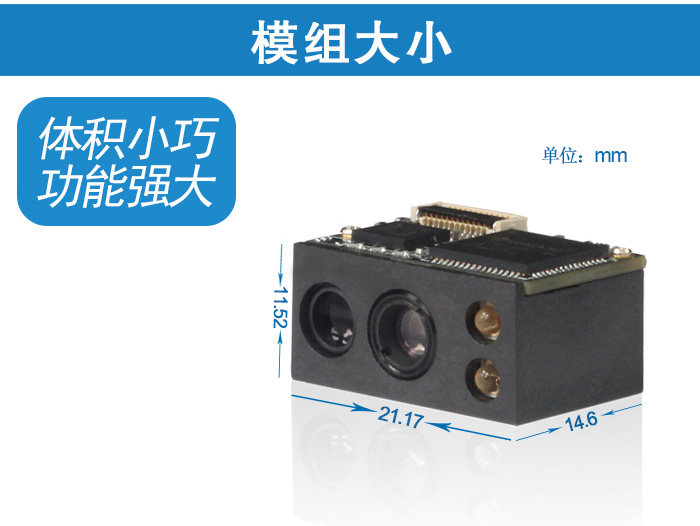

21.17(W)×14.6(D)×11.52(H)mm |
|
|
重量 |
5.0克 |
|
|
環境參數 |
||
|
工作溫度 |
-20℃~ +60℃ |
|
|
儲存溫度 |
-40℃~ +80℃ |
|
|
工作濕度 |
5% ~ 95% ( 無凝結 ) |
|
|
環境光照 |
0 ~ 100000 lux（自然光） |
|
|
國際認證 |
||
|
FCC Part15 Class B, CE EMC Class B |
||
|
配件列表 |
||
|
開發板NLS-EVK3000 |
NLS-EM3000的開發板，帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出。 |
|
|
數據線 |
RS-232數據線 |
RS-232數據線，用來連接NLS-EVK3000和信息接收主機，帶適配器插口。 |
|
USB數據線 |
USB數據線，用來連接NLS-EVK3000和信息接收主機。 |
|
|
電源適配器 |
5V電源適配器，配合RS-232數據線給NLS-EVK3000供電。 其輸出為: DC5V, 2A; 輸入為: AC100~240V, 50~60Hz. |
|
|
測試條件：環境溫度=23℃；環境照度=300 LUX 測試條件：Code 39，3 Bytes；最小條空寬度=10mil；寬窄比=3:1；PCS=0.8；條碼高度=11mm；測試距離=120mm；環境溫度=23℃；環境照度=300 LUX |
||
