詳細介紹 / Details

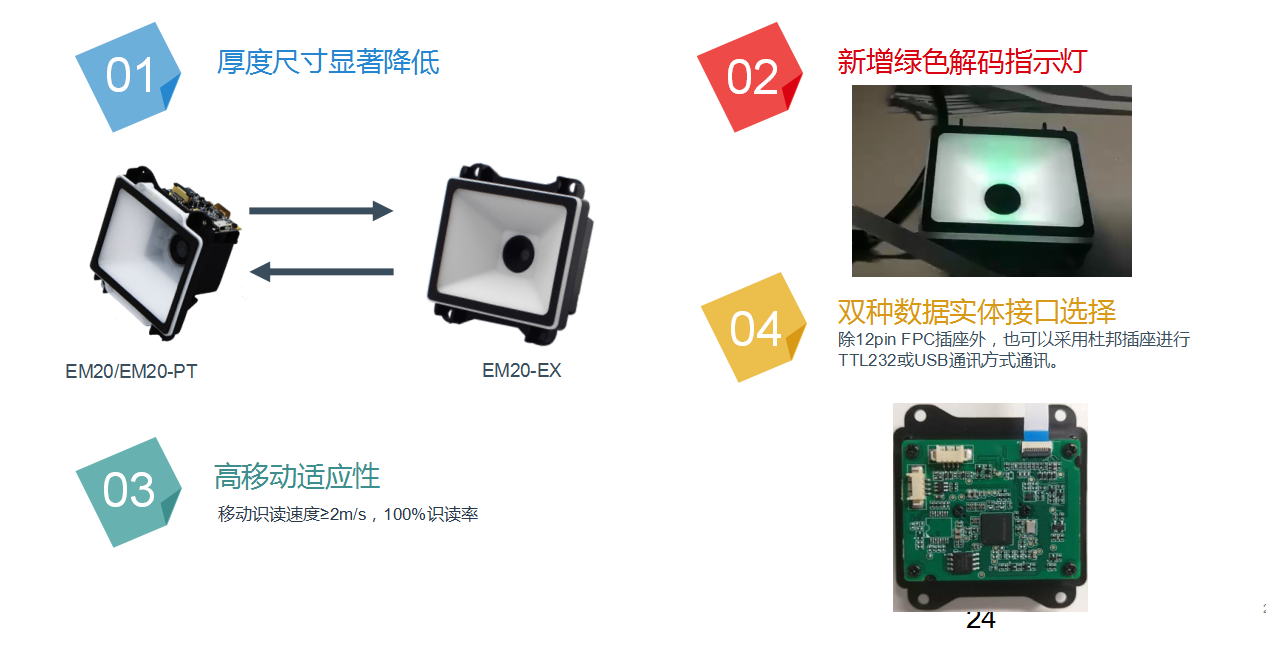

NLS-EM20二維掃描模組（升級款：EM20-EX）可以識讀各類主流一維條碼及標準二維條碼（ PDF417、 QR Code M1/M2/Micro 和 Data Matrix 的各種版本）。還支持識讀 GS1-DataBarTM(RSS)條碼，包括 Limited、 Stacked、 Expanded 等版本。EM20/EM20-EX二維碼掃描器可以輕松讀取紙張、塑料卡、 LCD 等各種印制介質和顯示介質上的條碼，性能強大。其完全一體化的設計，僅需非常小的安裝空間，而且重量極輕，非常便于嵌入到各種產品應用中。
【產品特性】
◆
核心技術
采用自主研發的第五代
核心解碼技術，可快速識讀各類品質的條碼。

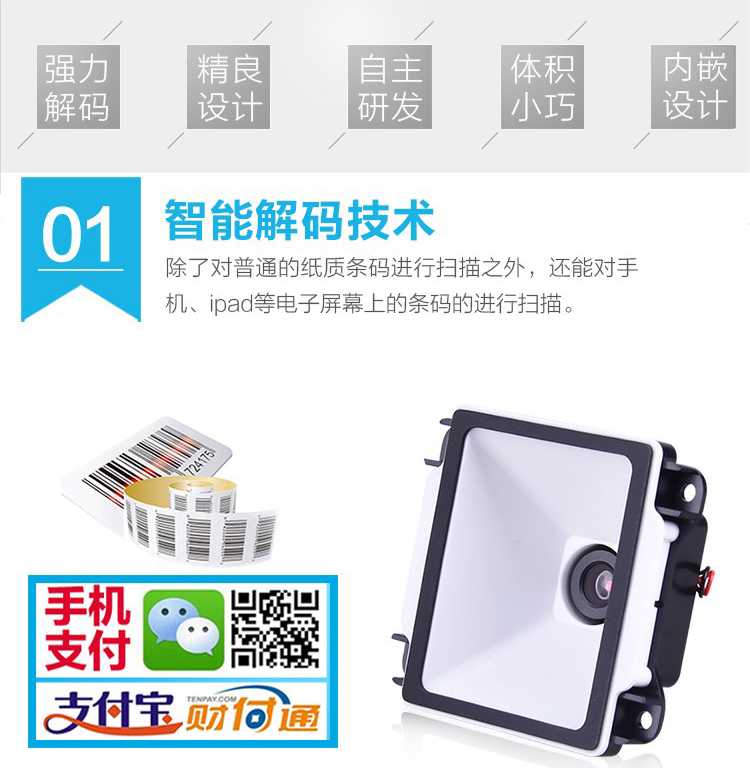

◆ 卓越的屏幕識讀能力
針對屏幕條碼做特殊調校，可適應低亮度及各類貼膜的大數據量屏幕條碼。
◆ 接口豐富
提供USB和TTL-232接口，滿足更多接口需求。
◆ 一體化設計
圖像采集器與解碼板一體化設計，高集成度，可適應各種柜機應用。
◆ 綠色低功耗
采用自主
核心技術，大大降低運行功耗，延長設備使用壽命。
【產品參數】
|
掃描性能
|
圖像傳感器 |
|
752×480 CMOS傳感器 |
|
照明 |
|
白色LED |
|
|
識讀碼制 |
2D |
PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code |
|
|
|
1D |
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, |
|
|
識讀精度* |
|
≥4mil |
|
|
典型識讀景深* |
EAN-13 |
20mm~45mm (13mil) |
|
|
PDF417 |
20mm~30mm (6.7mil) |
||
|
Data Matrix |
20mm~35mm (10mil) |
||
|
QR Code |
20mm~40mm (15mil) |
||
|
符號反差* |
|
≥20% |
|
|
條碼靈敏度** |
|
傾斜±30°，偏轉±40°，旋轉360° |
|
|
視場角度 |
|
水平80°，垂直56° |
|
|
機械/電氣參數 |
通訊接口 |
|
TTL-232,USB1.1 |
|
外觀尺寸(mm) |
|
65.2(W)×61.2(D)×44.5(H) |
|
|

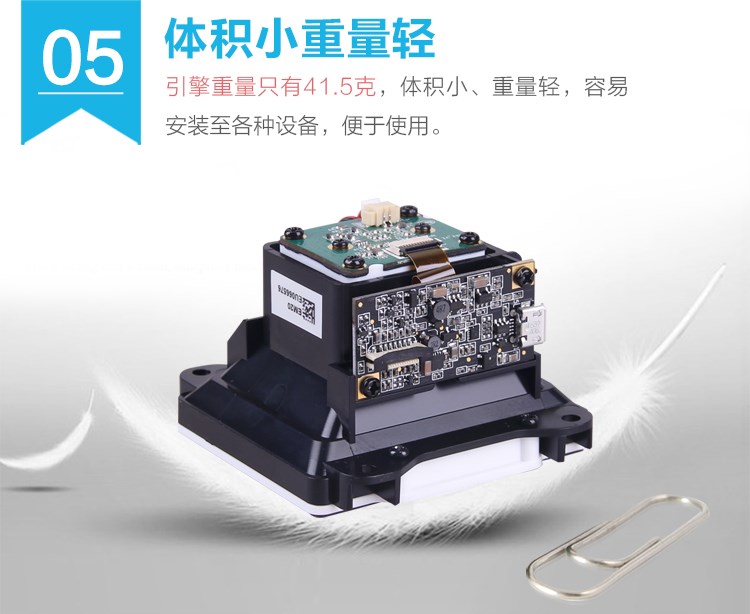

重量 |
|
41.5g |
|
|
工作電壓 |
|
3.2~5.5 VDC |
|
|
額定功耗 |
|
752mW（典型值） |
|
|
電流@5 VDC |
工作 |
198mA（典型值），236mA（最大值） |
|
|
待機 |
16mA |
||
|
休眠 |
10mA |
||
|
環境參數 |
工作溫度 |
|
-20℃~55℃ |
|
儲存溫度 |
|
-40℃~+70℃ |
|
|
工作濕度 |
|
5%~95%（無凝結） |
|
|
環境光照 |
|
0~100,000LUX |
|
|
國際認證 |
|
|
FCC Part15 Class B，CE EMC Class B |
|
配件列表 |
開發板 |
|
開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出 |
|
數據線 |
USB |
USB數據線，用來連接開發板和信息接收主機 |
|
|
RS232 |
RS232數據線，用來連接開發板和信息接收主機 |
||
|
電源適配器 |
|
5V電源適配器，配合RS232數據線給開發板供電 |
*測試條件：環境溫度=23℃；環境照度=300 LUX；使用新大陸制定的測試樣碼
**測試條件：條碼高度=40mm；測試距離=（最小景深+最大景深）/2； 環境溫度=23℃；環境照度=300 LUX
1D： Code 128; 5 Bytes; 最小條空寬度=10 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
